Ograniczenie uwalniania jonów
Warstwa TiNbN stanowi barierę pomiędzy metalowym podłożem a środowiskiem organizmu.
Wszystkie technologie
TiNbN PVD COATING
VITAL-B®
Ceramiczna powłoka TiNbN tworząca cienką i twardą warstwę barierową na metalowych komponentach implantu.
Permedica wykorzystuje VITAL-B® w wybranych komponentach systemów kolanowych oraz niektórych systemów biodrowych i barkowych.
Poznaj technologię
01 · POWŁOKA TiNbN>2000 HVwymagana twardość powłoki
3–6 µmgrubość pojedynczej warstwy
PVDdepozycja fizyczna z fazy gazowej
TiNbNazotek tytanu i niobu
KOMPONENTY VITAL-B®FUNKCJA POWŁOKI
Bariera pomiędzy stopem a otoczeniem biologicznym.
VITAL-B® ma tworzyć fizyczną, obojętną warstwę ograniczającą przechodzenie jonów metali z podłoża implantu do otaczających tkanek i płynów.
Wysoka twardość
Twarda i odporna na ścieranie powierzchnia ma wspierać właściwości tribologiczne artykulujących komponentów.
Trwałe związanie z podłożem
Wymaganiem procesu jest uzyskanie cienkiej, zwartej i adhezyjnej warstwy bez rozwarstwienia.
TECHNOLOGIA
Powłoka budowana atom po atomie.

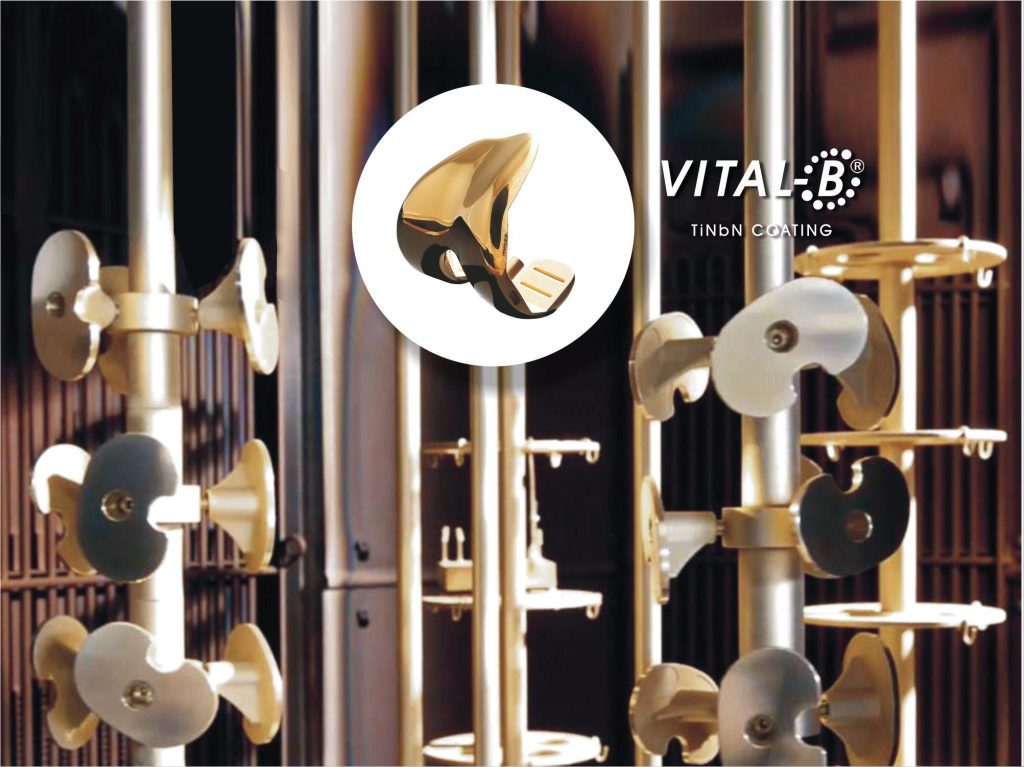

PVD to prowadzony w próżni proces osadzania cienkich warstw na powierzchni komponentu. Permedica realizuje cały proces VITAL-B® we własnym zakładzie.
Przygotowanie podłoża
Metalowy komponent jest przygotowywany do równomiernego osadzenia powłoki.
Próżnia i łuk katodowy
Materiał powłoki jest odparowywany metodą łuku katodowego w kontrolowanych warunkach próżniowych.
Reakcja z azotem
Odparowany materiał reaguje z gazem procesowym, tworząc ceramiczną warstwę TiNbN.
Kondensacja na komponencie
Warstwa osadza się na powierzchni jako cienka, twarda i silnie związana powłoka.
ZASTOSOWANIA

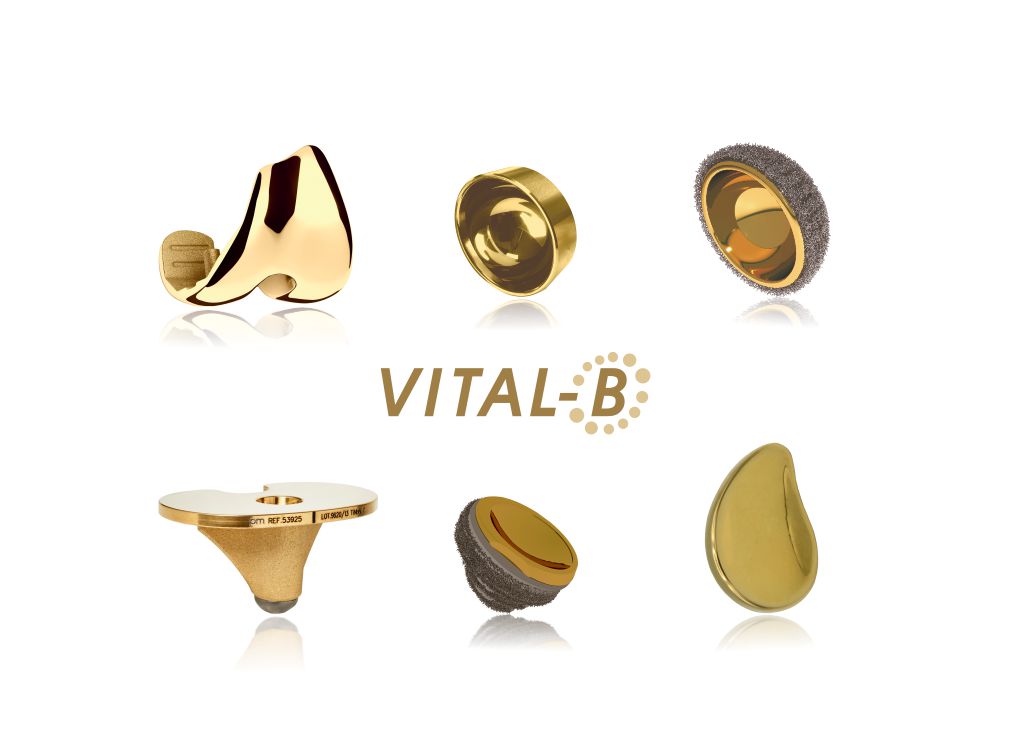

Złota powierzchnia w wielu systemach.
Charakterystyczna złota barwa wynika z pojedynczej warstwy TiNbN. Dobór komponentu i wskazań pozostaje elementem decyzji klinicznej.
01Komponenty systemów kolanowych
02Wybrane komponenty systemów biodrowych
03Wybrane komponenty systemów barkowych
KOLANO · BIODRO · BARK
